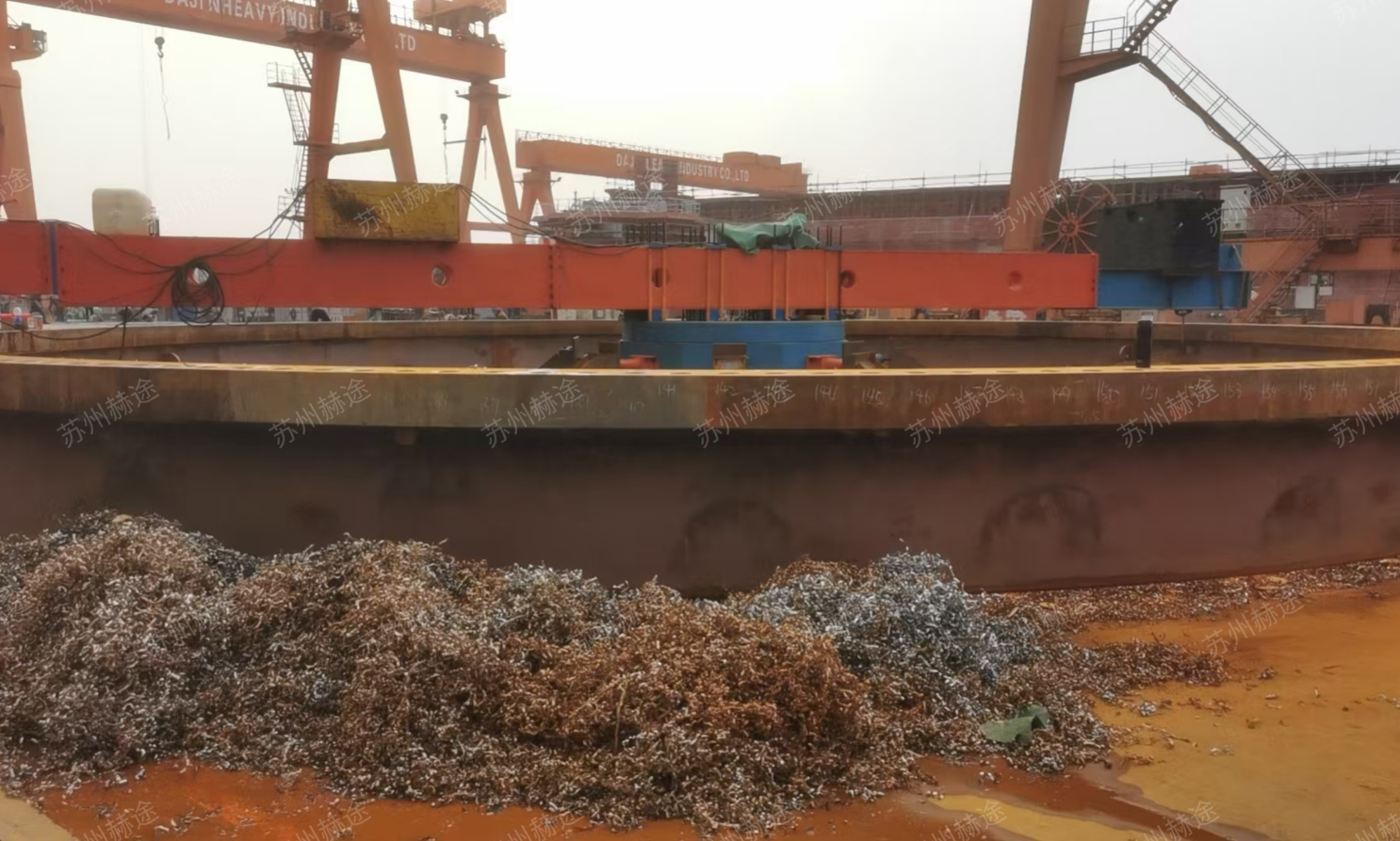

以大噸位浮吊設備上的法蘭為例，其直徑接近20米，對圓周面進行高精度修復是一項極具挑戰性的工程任務。常規的圓軌道銑床在此類超大尺寸工況下已完全不適用——當旋臂長度延伸至10余米（對應20米加工直徑）時，僅依靠中心支承來驅動旋臂旋轉，將無法抑制運行過程中的劇烈晃動。這種晃動幅度之大，足以導致銑削作業根本無法穩定進行。
因此，必須重新設計整機結構，引入額外的支撐系統，在旋臂運動過程中動態抵消撓曲與振動，從而確保加工過程的剛性和精度。這使得設備的整體構型與標準圓軌道銑床存在本質差異。
與此同時，大型設備普遍面臨材料選擇的難題：由于熱處理爐體空間有限，超大尺寸部件往往無法進行整體熱處理。這意味著普通結構鋼難以滿足強度與穩定性要求，必須采用超高強度特種合金材料。然而，這類材料不僅加工難度高，且成本極其昂貴，對設備的整體造價控制構成嚴峻挑戰。
此外，動力與傳動系統的設計同樣關鍵。要驅動如此龐大的修復裝置平穩運轉，需精確計算所需輸入功率，并合理分配動力路徑：從主驅動馬達到旋臂末端的主軸刀具，每一環節都需經過嚴謹?shù)牧W(xué)仿真與多輪方案驗證。我們通過專業軟件對關鍵部件進行受力分析，并聯合齒輪、電機及特種材料供應商開展多輪技術研討，確保系統在重載、低速、高扭矩工況下的可靠性與耐久性。
面對上述重重技術壁壘，我們的工程技術團隊連續奮戰十余天，查閱大量國內外資料，反復迭代設計方案，最終成功研制出一套專用于20米級法蘭圓周面修復的定制化設備。在后續的實際應用中，該設備運行穩定、精度達標，圓滿完成了客戶交付的任務，獲得了高度認可。
